Przenoszenie obciążeń w budynkach o konstrukcji stalowej

Wprowadzenie: Zrozumienie przenoszenia obciążeń jako fundamentu konstrukcyjnego

W budynkach o konstrukcji stalowej przenoszenie obciążenia to podstawowy mechanizm zapewniający stabilność, bezpieczeństwo i-długoterminową wydajność. Niezależnie od wysokości budynku, jego funkcji czy złożoności architektonicznej, wszystkie systemy konstrukcyjne ostatecznie zależą od jasnej i niezawodnej ścieżki, po której ładunki przemieszczają się od punktu początkowego do podłoża.

W przeciwieństwie do konstrukcji z betonu masywnego, budynki stalowe opierają się na dyskretnych elementach-belkach, słupach, zastrzałach i połączeniach-w celu skutecznego przenoszenia sił. Przejrzystość tych ścieżek obciążenia jest jedną z największych zalet konstrukcji stalowych, ale stawia również wyższe wymagania w zakresie dokładności inżynierskiej i dyscypliny w opracowywaniu szczegółów. Jakakolwiek nieciągłość, niewspółosiowość lub niezrozumienie sposobu przenoszenia obciążenia może pogorszyć wydajność konstrukcji.

W tym artykule zbadano, w jaki sposób obciążenia są generowane, rozkładane i przenoszone w budynkach o konstrukcji stalowej oraz dlaczego właściwe projektowanie ścieżki obciążenia ma kluczowe znaczenie w nowoczesnych konstrukcjach stalowych.



Rodzaje obciążeń działających na budynki o konstrukcji stalowej

Przed analizą mechanizmów przenoszenia obciążeń istotne jest zrozumienie podstawowych kategorii obciążeń działających na konstrukcje stalowe.

Martwe ładunki

Obciążenia własne obejmują ciężar własny-elementów konstrukcyjnych ze stali, systemów podłóg, pokryć dachowych, okładzin i sprzętu zainstalowanego na stałe. W budynkach stalowych obciążenia własne są na ogół przewidywalne i stanowią podstawę projektowania konstrukcji.

Ładunki na żywo

Obciążenia użytkowe zmieniają się w czasie i obejmują mieszkańców, meble, przechowywane materiały i sprzęt ruchomy. Przemysłowe budynki stalowe mogą doświadczać znacznie wyższych obciążeń użytkowych niż konstrukcje komercyjne lub mieszkalne, co wymaga dokładnego rozważenia rozkładu obciążenia.

Obciążenia środowiskowe

Obciążenia środowiskowe wprowadzają do konstrukcji siły dynamiczne i boczne, do których należą:

Obciążenia wiatrem

Siły sejsmiczne

Obciążenia śniegiem i deszczem

Efekty termiczne

Obciążenia te często decydują o projektowaniu systemów i połączeń-wytrzymujących obciążenia boczne.



Podstawowe zasady przenoszenia obciążenia

Przenoszenie obciążeń w budynkach o konstrukcji stalowej następuje w sposób hierarchiczny i logiczny. Każdy element konstrukcyjny ma określoną rolę w gromadzeniu, rozprowadzaniu i przekazywaniu obciążeń.

Pionowa ścieżka obciążenia

Obciążenia pionowe zazwyczaj przebiegają według następującej sekwencji:

Płyty dachowe i podłogowe zbierają obciążenia

Belki przenoszą obciążenia na dźwigary

Dźwigary dostarczają obciążenia do kolumn

Słupy przenoszą obciążenia na fundamenty

Fundamenty rozprowadzają obciążenia do gruntu

Ta bezpośrednia i wydajna ścieżka jest jednym z powodów, dla których konstrukcje stalowe-dobrze nadają się do budynków o dużych rozpiętościach i-wielopiętrowych budynkach.

Ciągłość i redundancja

Efektywne przenoszenie obciążeń zależy od ciągłości pomiędzy prętami. Nieciągłości konstrukcyjne-takie jak nagłe zmiany przekroju lub słabo szczegółowe połączenia-mogą powodować koncentrację naprężeń zakłócającą przepływ obciążenia.

Redundancja zwiększa bezpieczeństwo, umożliwiając alternatywne ścieżki obciążenia w przypadku nadmiernego naprężenia lub uszkodzenia jednego elementu. Dobrze-zaprojektowane konstrukcje stalowe często równoważą wydajność z redundancją, aby poprawić wytrzymałość.



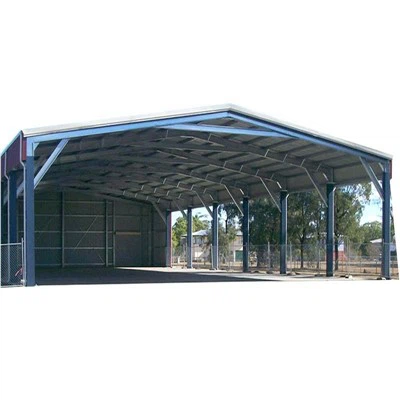

Rola elementów konstrukcyjnych w przenoszeniu obciążeń

Belki i dźwigary

Belki to główne elementy-nośne, które wspierają systemy podłóg i dachów. Wytrzymują siły zginające i ścinające, przenosząc obciążenia poziomo w stronę słupów.

Dźwigary, zwykle większe niż belki, zbierają obciążenia z wielu belek i przekazują je do elementów pionowych. Ich sztywność i kontrola ugięcia bezpośrednio wpływają na rozkład obciążenia.

Kolumny

Kolumny stanowią podstawę przenoszenia obciążenia pionowego. Przenoszą obciążenia osiowe, momenty zginające, a czasami połączone siły pochodzące od oddziaływań bocznych.

W konstrukcjach stalowych ustawienie i ciągłość kolumn mają kluczowe znaczenie. Nawet małe mimośrody mogą powodować dodatkowe naprężenia zginające, które wpływają na ogólną stabilność.

Systemy usztywniające

Elementy usztywniające przenoszą obciążenia boczne wywołane wiatrem lub aktywnością sejsmiczną. Obciążenia te są przekierowywane z przepon poziomych na pionowe układy stężeń, a następnie w dół do fundamentu.

Typowe typy stężeń obejmują:

Stężenie X-

K-usztywnienie

Usztywnienie jodełkowe

Każda konfiguracja wpływa na sztywność, ścieżki obciążenia i elastyczność architektury.



Załaduj transfer poprzez połączenia

Połączenia są często opisywane jako najważniejsze elementy konstrukcji stalowych, ponieważ regulują sposób przemieszczania się sił pomiędzy elementami.

Połączenia sztywne a połączenia przegubowe

Połączenia sztywnemomenty przenoszące, siły ścinające i osiowe, przyczyniające się do stabilności ramy.

Połączenia przeguboweprzenoszą przede wszystkim siły ścinające i osiowe, umożliwiając obrót i upraszczając ścieżki obciążenia.

Wybór odpowiedniego typu połączenia wpływa bezpośrednio na rozkład obciążeń w całej konstrukcji.

Szczegóły połączenia i przepływ obciążenia

Słabo szczegółowe połączenia mogą zakłócić zamierzone ścieżki obciążenia, powodując nieoczekiwaną redystrybucję sił. Efektywna konstrukcja połączenia zapewnia:

Jasne mechanizmy przenoszenia siły

Odpowiednia sztywność i wytrzymałość

Zgodność z procesami produkcji i montażu

W konstrukcjach stalowych połączenie nie jest jedynie złączem,-jest to samodzielny element konstrukcyjny.



Systemy przenoszenia obciążenia bocznego

Membrany podłogowe i dachowe

Systemy podłogowe i dachowe pełnią funkcję poziomych membran, które zbierają obciążenia boczne i przekazują je na pionowe elementy oporowe. W budynkach stalowych powszechnie stosuje się pokrycie metalowe z wierzchnią warstwą betonu, aby zapewnić działanie membranowe.

Skuteczność przenoszenia obciążeń zależy od sztywności, ciągłości i prawidłowego połączenia membrany z belkami i stężeniami.

Ramy momentowe i ramy stężające

Ramki chwilowewytrzymują obciążenia boczne wynikające z zginania belek i słupów, oferując otwartość architektoniczną, ale wymagając precyzyjnych szczegółów.

Ramy usztywnianezapewniają wysoką sztywność i efektywne przenoszenie obciążeń, ale mogą ograniczać elastyczność architektoniczną.

Systemy hybrydowe są często używane w celu zrównoważenia ograniczeń wydajności i projektu.



Załaduj transfer do fundamentów

Ostatni etap przenoszenia obciążeń następuje na poziomie fundamentów. Kolumny stalowe przenoszą siły na płyty podstawy, śruby kotwiące i fundamenty betonowe.

Płyty podstawowe i systemy kotwiące

Płyty podstawy rozkładają obciążenia kolumny na większą powierzchnię betonu, podczas gdy śruby kotwiące są odporne na siły wyporu i ścinania. Prawidłowe wyrównanie i instalacja zaprawy są niezbędne do utrzymania integralności ścieżki obciążenia.

Gleba-Interakcja struktur

Fundament musi przenosić obciążenia na grunt bez nadmiernego osiadania i rotacji. Przenoszenie obciążenia jest niekompletne, jeśli grunt nośny nie jest w stanie bezpiecznie przejąć i rozłożyć sił konstrukcyjnych.



Typowe wyzwania związane z przenoszeniem obciążeń w konstrukcjach stalowych

W budynkach o konstrukcji stalowej często pojawia się kilka problemów:

Niewspółosiowe elementy powodujące niezamierzone obciążenia mimośrodowe

Niewystarczająca sztywność membrany

Przeoczone dodatkowe ścieżki obciążenia

Słaba koordynacja elementów konstrukcyjnych i architektonicznych

Sprostanie tym wyzwaniom wymaga-koordynacji inżynieryjnej na wczesnym etapie i zdyscyplinowanej realizacji.



Znaczenie przenoszenia obciążeń w modułowych i prefabrykowanych budynkach stalowych

W modułowych i prefabrykowanych konstrukcjach stalowych przenoszenie obciążenia staje się jeszcze bardziej krytyczne. Moduły muszą być precyzyjnie dopasowane, aby obciążenia przechodziły przez wyznaczone interfejsy konstrukcyjne.

Wszelkie odchylenia w geometrii lub zachowaniu połączenia mogą przerwać ścieżki obciążenia, prowadząc do lokalnych przeciążeń lub trudności montażowych. W rezultacie projekt przenoszenia obciążenia musi uwzględniać warunki transportu, układania i tymczasowego obciążenia, a także stałe obciążenia użytkowe.



Wniosek: Przenoszenie obciążeń jako rdzeń niezawodności konstrukcji

Przenoszenie obciążeń w budynkach o konstrukcji stalowej nie jest abstrakcyjną koncepcją inżynierską-to rzeczywistość fizyczna decyduje o tym, czy konstrukcja działa zgodnie z założeniami przez cały okres jej użytkowania.

Ustalając jasne ścieżki obciążeń, projektując odpowiednie systemy konstrukcyjne i opisując niezawodne połączenia, inżynierowie zapewniają wydajne i przewidywalne przenoszenie sił z dachu na fundament. Ponieważ budynki stalowe stale ewoluują pod względem skali i złożoności, opanowanie przenoszenia obciążeń pozostaje kluczem do bezpieczeństwa konstrukcji, wydajności i innowacji.

W konstrukcji stalowej każdy element ma znaczenie,-ale to integralność ścieżki obciążenia ostatecznie utrzymuje budynek w całości.
