Wyzwania związane z kontrolą tolerancji w prefabrykowanych budynkach stalowych-o dużej rozpiętości

Dlaczego kontrola tolerancji staje się krytyczna przy dużej rozpiętości

Prefabrykowane budynki stalowe o dużej-rozpiętości są szeroko stosowane w zakładach przemysłowych, centrach logistycznych, hangarach lotniczych, obiektach sportowych i halach wystawowych. Ich atrakcyjność wynika z{{2}wolnych przestrzeni słupów, wysokiej wydajności konstrukcyjnej i przyspieszonej budowy dzięki prefabrykacji.

Jednakże wraz ze wzrostem rozpiętości konstrukcyjnych kontrola tolerancji staje się wykładniczo trudniejsza. To, co w konwencjonalnym budynku stalowym może stanowić możliwe do opanowania odchylenie na poziomie milimetra-, może przerodzić się w znaczną niewspółosiowość, trudności w montażu lub uszkodzenia konstrukcji, jeśli zostanie pomnożone na duże rozpiętości, głębokie elementy i rozległe zespoły prefabrykowane.

W-prefabrykowanych budynkach stalowych o dużej rozpiętości kontrola tolerancji nie jest już lokalnym problemem jakości-jest to wyzwanie inżynieryjne-na poziomie systemu, które wpływa na wydajność konstrukcji, wykonalność i-długoterminową niezawodność.

W tym artykule omówiono, dlaczego kontrola tolerancji jest szczególnie wymagająca w-prefabrykowanych konstrukcjach stalowych o dużej rozpiętości, gdzie powstają błędy, w jaki sposób się one kumulują i jakie strategie inżynieryjne są wymagane, aby skutecznie nimi zarządzać.



Zrozumienie tolerancji w prefabrykowanych konstrukcjach stalowych

Jakie tolerancje reprezentują konstrukcje stalowe

Tolerancje określają dopuszczalne odchylenia od wymiarów nominalnych, geometrii i współosiowości. W prefabrykowanych budynkach stalowych tolerancje dotyczą:

Długość członu, prostość i wygięcie

Lokalizacja otworów i geometria połączenia

Wyrównanie zespołu i kontrola wysokości

Globalna geometria budynku

Tolerancje są nieuniknione ze względu na zachowanie materiału, procesy produkcyjne i wpływy środowiska. Wyzwanie nie polega na eliminacji odchyleń, ale na kontrolowaniu, gdzie i jak one występują.

Dlaczego duże-konstrukcje rozpiętości zwiększają problemy z tolerancją

Budynki stalowe o dużej-rozpiętości zwiększają wyzwania związane z tolerancją ze względu na:

Długie elementy o większej podatności na ugięcie i zniekształcenia

Mniej podpór pośrednich, co zmniejsza wiązanie geometryczne

Wyższa czułość na wyrównanie w krytycznych węzłach

Zwiększony błąd skumulowany na dłuższych dystansach

Wraz ze wzrostem rozpiętości wzrasta elastyczność strukturalna i wrażliwość geometryczna, podczas gdy akceptowalne marginesy odchyleń często maleją.



Źródła odchyleń tolerancji w prefabrykowanych budynkach stalowych o-rozpiętościach

Fabrykacja-Odchylenia wywołane

Produkcja jest pierwszym głównym źródłem wahań tolerancji.

Kluczowi współautorzy to:

Odkształcenia termiczne spowodowane cięciem i spawaniem

Naprężenia szczątkowe powodujące odkształcenie po-fabrykacji

Zmienność kontroli pochylenia-dźwigarów o dużej rozpiętości

Skumulowany błąd w wieloetapowych-sekwencjach produkcyjnych

Nawet jeśli poszczególne elementy spełniają tolerancje produkcyjne, ich łączna geometria może podczas montażu nie być wyrównana zgodnie z zamierzeniami.

Efekty transportu i obsługi

Prefabrykowane komponenty-o dużej rozpiętości są często transportowane w segmentach ze względu na ograniczenia dotyczące rozmiaru. Podczas transportu i podnoszenia członkowie poddawani są:

Uginanie się-pod własnym ciężarem

Wibracje dynamiczne

Miejscowe naprężenia w punktach podnoszenia

Efekty te mogą powodować trwałe odkształcenia, szczególnie w przypadku smukłych lub cienkościennych-elementów, zmieniając geometrię jeszcze przed rozpoczęciem montażu.

Tolerancje montażowe i montażowe

Montaż na miejscu- wiąże się z dodatkowymi wyzwaniami w zakresie tolerancji:

Odchylenia pionu kolumny na dużych wysokościach

Różnice w wysokości fundamentów

Tymczasowa niestabilność podczas częściowego montażu

Błędy dopasowania sekwencyjnego

W-budynkach o dużej rozpiętości tolerancje montażowe silnie oddziałują z elastycznością konstrukcji, przez co kontrola wyrównania jest bardziej złożona niż w systemach-o mniejszej rozpiętości.



Akumulacja tolerancji

Liniowa akumulacja wzdłuż przęsła

W konstrukcjach o dużej-rozpiętości małe odchylenia wymiarowe kumulują się liniowo wzdłuż osi konstrukcji.

Przykłady obejmują:

Odchyłki długości segmentów dźwigara sumują się na całej rozpiętości

Niewspółosiowość otworu na śrubę zwiększa się z każdym połączeniem

Geometria dachu odbiegająca od elewacji projektowej

Nagromadzenie to może skutkować znacznym niedopasowaniem w punktach zamknięcia lub nadmiernym zapotrzebowaniem na siłę podczas wymuszonego wyrównania.

Akumulacja rotacyjna i kątowa

Odchylenia kątowe często mają większy wpływ niż odchylenia liniowe.

Drobne przesunięcia kątowe w słupach, ramach lub kratownicach mogą prowadzić do:

Duże przesunięcia pozycyjne na drugim końcu przęsła

Naprężenia skręcające w członach

Niewspółosiowość systemów wtórnych, takich jak pokrycia dachowe i okładziny

Systemy o dużej-rozpiętości są szczególnie wrażliwe na błędy tolerancji kątowej.



Wrażliwość konstrukcji na tolerancje w systemach o dużej-rozpiętości

Długie-dźwigary i kratownice

Aby zapewnić efektywność konstrukcyjną, dźwigary i kratownice o dużej rozpiętości-w dużym stopniu opierają się na geometrii.

Kwestie związane z tolerancją- obejmują:

Utrata zamierzonego profilu pochylenia

Nierówny rozkład obciążenia pomiędzy prętami

Zwiększone momenty zginające z powodu niezamierzonego mimośrodu

Nawet niewielkie odchylenia geometryczne mogą znacząco zmienić rozkład sił wewnętrznych.

Zachowanie połączenia w warunkach naprężenia tolerancji

Połączenia w-budynkach prefabrykowanych o dużej rozpiętości często stają się „amortyzatorami” tolerancji.

Kiedy elementy nie są idealnie dopasowane, połączenia są zmuszone do:

Uwzględnij niezamierzony obrót

Absorbuj dodatkowe ścinanie lub zginanie

Przenoś obciążenia-idealnymi ścieżkami

Nadmierne-poleganie na połączeniach w celu rozwiązania problemów z tolerancją zmniejsza trwałość zmęczeniową i-długoterminową niezawodność.



Projektuj-strategie etapowe kontroli tolerancji

Tolerancja-Świadome projektowanie konstrukcyjne

Skuteczna kontrola tolerancji zaczyna się już na etapie projektowania.

Kluczowe zasady obejmują:

Projektowanie ścieżek obciążenia tolerujących niewielkie niewspółosiowości

Unikanie zbyt sztywnych, statycznie niewyznaczalnych systemów bez możliwości regulacji

Wprowadzenie celowych stref tolerancji zamiast jednolitych wąskich tolerancji

Projekty zakładające idealną geometrię są z natury podatne na zagrożenia w przypadku prefabrykowanych konstrukcji-o dużej rozpiętości.

Racjonalna segmentacja dużych rozpiętości

Podział dużych rozpiętości na racjonalne, prefabrykowane segmenty pomaga zarządzać akumulacją tolerancji.

Właściwa segmentacja uwzględnia:

Ograniczenia transportowe

Kolejność montażu

Geometryczne punkty zamknięcia

Segmentacja strategiczna pozwala na korygowanie i absorbowanie odchyleń stopniowo, a nie na koncentrację w jednym miejscu.



Strategie produkcyjne dla lepszej kontroli tolerancji

Kontrolowane sekwencjonowanie produkcji

Kolejność produkcji ma bezpośredni wpływ na dokładność wymiarową.

Skuteczne strategie obejmują:

Symetryczne wzory spawania

Zrównoważony dopływ ciepła

Pośrednie sprawdzenie geometrii

Kontrolowanie zniekształceń podczas produkcji zmniejsza potrzebę stosowania późniejszych działań naprawczych.

Używanie przyrządów i osprzętu

W przypadku powtarzalnych komponentów-o dużej rozpiętości precyzyjne uchwyty i mocowania pomagają zachować spójność wielu jednostek.

Jest to szczególnie istotne w systemach prefabrykowanych, gdzie oczekuje się zamienności i powtarzalności.



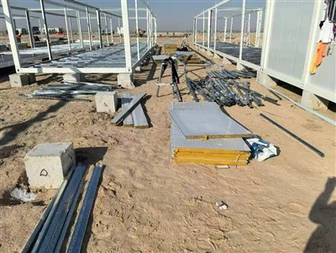

Kontrola montażu i wyrównania na miejscu

Pomiary i kontrola referencji

Dokładne pomiary są niezbędne do kontroli tolerancji w-budynkach o dużej rozpiętości.

Najlepsze praktyki obejmują:

Ustanowienie stabilnych globalnych punktów odniesienia

Ciągła weryfikacja osiowania podczas montażu

Wczesne wykrywanie trendów odchyleń

Pomiary należy traktować jako aktywny proces kontrolny, a nie kontrolę końcową.

Progresywne wyrównanie i regulacja

Prefabrykowane budynki stalowe o dużej-rozpiętości korzystają ze strategii progresywnego wyrównywania.

Zamiast wymuszać ostateczne ustawienie na końcu, korekty należy wprowadzać stopniowo w miarę postępu montażu. Zmniejsza to gromadzenie się naprężeń i minimalizuje ryzyko zablokowania-sił.



Stany tymczasowe i skutki obciążenia konstrukcyjnego

Znaczenie warunków obciążenia tymczasowego

Podczas budowy-konstrukcje o dużej rozpiętości podlegają stanom obciążenia różniącym się od ostatecznych warunków projektowych.

Należą do nich:

Częściowe-obciążenie własne

Tymczasowe siły usztywniające

Ładunki sprzętu montażowego

Jeżeli kontrola tolerancji nie uwzględnia tych stanów, elementy mogą odkształcać się powyżej możliwych do odzyskania granic.

Tymczasowe podpory i systemy stabilizacji

Tymczasowe podpory mogą pomóc w kontrolowaniu geometrii podczas montażu, ale muszą być starannie zaprojektowane, aby uniknąć wprowadzenia niezamierzonych ograniczeń lub koncentracji naprężeń.



Kontrola tolerancji i integracja systemu

Interakcja z pokryciami dachowymi, elewacjami i systemami MEP

Problemy z tolerancją w pierwotnych konstrukcjach stalowych często rozprzestrzeniają się na systemy wtórne.

Nieprawidłowe ustawienie może prowadzić do:

Źle dopasowane panele dachowe

Zniekształcenie okładziny

Konflikty instalacji MEP

Budynki prefabrykowane o dużej-rozpiętości wymagają skoordynowanego zarządzania tolerancjami we wszystkich systemach budowlanych.



Długoterminowe konsekwencje dla wydajności

Naprężenia szczątkowe i siły zablokowane-

Wymuszone ustawienie podczas montażu może spowodować naprężenia szczątkowe, które utrzymują się przez cały okres użytkowania budynku.

Naprężenia te mogą nie być widoczne podczas wstępnej kontroli, ale mogą wpływać na:

Wydajność zmęczeniowa

Trwałość połączenia

Długoterminowe-zachowanie związane z ugięciem

Skuteczna kontrola tolerancji minimalizuje potrzebę korekcji-siłowej.

Konserwacja i możliwość adaptacji

Budynki o złym zarządzaniu tolerancjami są trudniejsze w utrzymaniu i modyfikowaniu. Nieprawidłowo ustawione konstrukcje komplikują przyszłe modernizacje, instalację sprzętu i rozbudowę.



Kontrola tolerancji jako wyzwanie inżynierii systemowej

Kontrola tolerancji w prefabrykowanych budynkach stalowych-o dużej rozpiętości wykracza daleko poza dokładność produkcji. Jest to wyzwanie inżynieryjne- obejmujące cały system, które obejmuje założenia projektowe, dyscyplinę produkcyjną, planowanie logistyki, strategię montażu i-długoterminowe zarządzanie wydajnością.

W miarę zwiększania się rozpiętości i upowszechniania się prefabrykacji kontrola tolerancji musi ewoluować z działania opartego na zgodności-w proaktywną dziedzinę inżynierii. Udane projekty traktują tolerancje nie jako izolowane granice, ale jako powiązane ze sobą parametry, które definiują zachowanie całego układu konstrukcyjnego.

W-prefabrykowanych konstrukcjach stalowych o dużej rozpiętości precyzja nie polega na perfekcji,-chodzi o przewidywalność. A przewidywalność jest tym, co ostatecznie zapewnia integralność strukturalną, wykonalność i trwałość w całym cyklu życia budynku.
